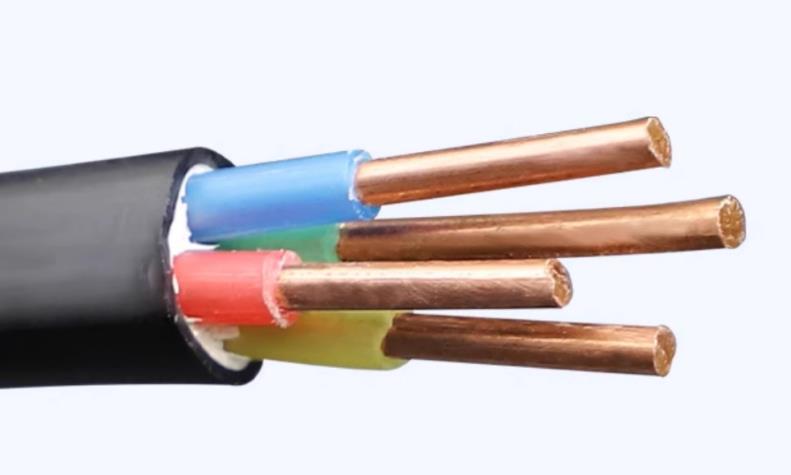

電纜干貨合集，小白秒變技術大神！

1.儀表電纜該如何選用？

在化工項目中，儀表信號電纜宜選用多股銅芯聚氯乙烯（聚乙烯）絕緣聚氯乙烯護套帶屏蔽的軟電纜。對于多信號的儀表電纜，則宜選用總屏加分屏。

注：導體的最小單線數量見GBT 3956-2008。

針對公司常用的儀表電纜類型說明如下：

屏蔽：AI/AO等模擬量信號一般采用雙屏蔽，即分屏加總屏，DI/DO等開關量信號一般采用單屏蔽，對于一些可能會受到電磁場干擾的場所如配電室的電氣信號，宜采用分屏加總屏。

阻燃：當有火災危險場所現場儀表電纜應選用，考慮到化工裝置火災危險性、電纜的價格和通用性，此項為必要項。阻燃分ABC（高-低）

無煙低鹵：由受熱時排煙量低，且本身不含鹵素的熱塑性或是熱固性組成，自控相關規范中沒有要求化工裝置的信號電纜選用，因此此項非必要項。

本安：當采用本安儀表時，應配套本安電纜。

鎧裝：自控相關規范中無明確規范必須采用鎧裝電纜，但特殊的規范或者企業（如石油庫）有埋地、機械強度（如抗拉）需求等，選用鎧裝電纜更好，因此在大多數的項目中是無需采用鎧裝電纜。選用鎧裝電纜時成本、施工難度、接地等方面都應考慮。

2.專家解讀|梁達：電纜沒有防爆電纜之說！‍

電纜沒有防爆電纜之說，爆炸危險區域內的電纜選型和敷設應遵循相關標準規范，以避免電纜的破損或斷裂引起的爆炸危險。電纜選用時可遵循團體標準T/HGJ 12400-2021《石油化工儀表線纜選型設計標準》。

3.格蘭與電纜總不匹配，誰該為此負責？

通過數據比較，我們不難發現：

（1）格蘭頭內徑小于電纜的外徑，電纜無法穿過；

（2）錐環內徑小于電纜帶鎧裝外徑，無法鎖緊鋼鎧；

（3）格蘭螺紋連接處內徑小于電纜內徑，電纜無法穿過；

以上問題的原因也有以下幾種情況，電機廠家的粗心；設計院與電機廠家的技術協議不明確；電纜尺寸有誤差。

4‍.集中答疑|關于儀表信號共用電纜的問題‍

常用的AI、AO、DI、DO信號能不能共用一根電纜？

答：AI、AO是4～20mADC信號，采用24VDC供電；DI、DO可能采用24VDC供電，也可能采用220VAC供電。根據同一電壓等級，或者同一信號性質可以共用電纜的概念，AI、AO采用24VDC電源的DI、DO都屬于同一類電壓等級，互相幾乎沒有干擾或干擾很小，不會影響信號質量，是可以采用同一根多芯電纜的，但采用220VAC的DI、DO不應跟上述信號采用同一根電纜。

注意：信號干擾只與電壓等級和頻率特性有關，與接點的位置和卡件種類DI或DO無關。例如：采用24VDC電源的DI、DO可以共用一根電纜；采用220VAC電源的DI、DO可以共用一根電纜，否則不可。

5.干貨|抗爆控制室電纜應如何進線？‍

以人為本、保障人員安全，是石油化工生產中的重中之重?！段ｋU(xiǎn)化學品安全專項整治三年行動實施方案》提出“涉及甲乙類火災危險性的生產裝置控制室、交接班室原則上不得布置在裝置區內，確需布置的，應按照《石油化工控制室抗爆設計規范》（GB50779-2012），在2020年底前完成抗爆設計、建設和加固。正是基于以人為本的原則，控制室抗爆應滿足整體抗爆性，其中抗爆控制室的電纜進線也是重要的一環，應該特別重視，如果不注意，不合理的電纜進線可能對抗爆控制室的整體抗爆性造成影響，從而不能達到整體抗爆的要求。

6.不會進水的，儀表電纜保護管排水三通封堵這樣做！

如果是電纜布線，儀表電纜保護管安裝低點排水三通不應封堵，應起到排水作用。

如果是鋼管布線，全程應密封，并應符合標準要求。

儀表采用格蘭作為電纜引入裝置，為電纜布線，儀表電纜保護管安裝低點排水三通不應封堵，應起到排水作用。

7.電纜敷設中那些常被忽略的點，最致命！

2）中間加隔板的橋架不能保證消防線纜的安全

普通負荷與消防負荷的電纜不能采用中間加隔板隔開的橋架敷設，否則火災時不能保證消防電纜的安全。

解析

雖然，依據《民用建筑電氣設計標準》GB 51348-2019第8.5.13條規定：不同電壓、不同用途的電纜不宜敷設在同一橋架內，當受條件限制需安裝在同一層橋架上時，應加隔板隔開。

此規定經時間的檢驗，在火災現場發現普通負荷與消防負荷的電纜同橋架敷設，中間加隔板隔開，普通線路發生火災，消防線纜也同時燒毀。由此看出，中間加隔板不能保證消防線纜的安全。

所以，依據《民用建筑電氣設計標準》GB 51348-2019第13.8.5.1條規定：建議相同電壓等級的消防負荷的電纜采用專用的橋架敷設。

8.電纜選型及計算的實例分析，90%的人選擇先收藏！

電纜規格如何計算？電阻率是用來表示各種物質電阻特性的物理量，某種材料制成的長為1m，橫截面積為1m2的導體的電阻，在數值上等于這種材料的電阻率。反映物質對電流阻礙作用的屬性，不僅與物質的種類有關，還受溫度、壓力和磁場等外界因素影響。

ρ=R×S/L(Ω·m2/m=Ω·m)

根據導體電阻率反推計算電纜電阻R公式：R=ρ×L/S

ρ—導體電阻率（20℃銅芯0.0175Ω·mm2/m；鋁芯0.0283Ω·mm2/m）

L—線路長度

S—電纜的標稱截面積(mm2)

9.電纜保護鋼管從橋架底部進出線是否合規？

電纜保護鋼管進入橋架方式與標準規范要求不符，橋架節間連接處也未做接地跨接。

露天的橋架，電纜保護鋼管進入橋架方式，雨水可能沿著保護管內部及電纜進入現場儀表、設備內部。此外可能對橋架強度也會產生不利影響，還需考慮電纜彎曲半徑和施工便利問題等。

10.為什么選擇電纜時要關注耐火性和阻燃性？

儀表信號電纜是否需要選擇阻燃電纜？建議化工項目一刀切采用阻燃電纜。

GB50058-2014中5.4爆炸性環境電氣線路的設計5.4.7在架空、橋架敷設時電纜宜采用阻燃電纜。當敷設方式采用能防止機械損傷的橋架方式時，塑料護套電纜可采用非鎧裝電纜。當不存在會受鼠、蟲等損害情形時，在2區、22區電纜溝內敷設的電纜可采用非鎧裝電纜。

HG/T20512中7.2.5火災危險場所架空敷設的電纜，應選用阻燃電纜。

SH/T3019中6.2.3有火災危險場所現場儀表應選用阻燃型電纜。
